ایف پی سی کیبل لے آؤٹ ڈیزائن کی وضاحتیں: ٹوٹ پھوٹ ، وقفے وقفے سے رابطہ ، اور مستحکم ایچ ڈی ڈسپلے ٹرانسمیشن کو یقینی بنانا

حتمی بصری تجربات کے حصول میں سمارٹ آلات کے دور میں ، ہائی ڈیفینیشن ڈسپلے کا معیار اہم ہے۔ تاہم ، اعداد و شمار سے پتہ چلتا ہے کہ ڈسپلے کی ناکامیوں کا ایک اہم حصہ سگنل ٹرانسمیشن کے مسائل سے شروع ہوتا ہے۔ ڈیٹا "لائف لائن" کے طور پر ، ایف پی سی کیبلز کا عقلی ترتیب ڈیزائن براہ راست مصنوعات کی وشوسنییتا اور صارف کے تجربے کا تعین کرتا ہے۔ مشترکہ نقصانات سے بچنے کے لئے ، مندرجہ ذیل بنیادی ڈیزائن کی وضاحتیں اور تنقیدی تحفظات پر عمل کریں:

بنیادی ڈیزائن کی وضاحتیں: بہتر کیبل وشوسنییتا کے لئے کلیدی اصول

کیبل ٹوٹ پھوٹ کو روکنے کے لئے صحت سے متعلق موڑ ：

کم سے کم موڑ کا رداس: کیبل موڑنے کے دوران ≥5 ملی میٹر ہونا چاہئے۔ چھوٹا ریڈی داخلی کنڈکٹروں پر ضرورت سے زیادہ دباؤ ڈالتا ہے ، جس سے فریکچر کے خطرے میں نمایاں اضافہ ہوتا ہے۔

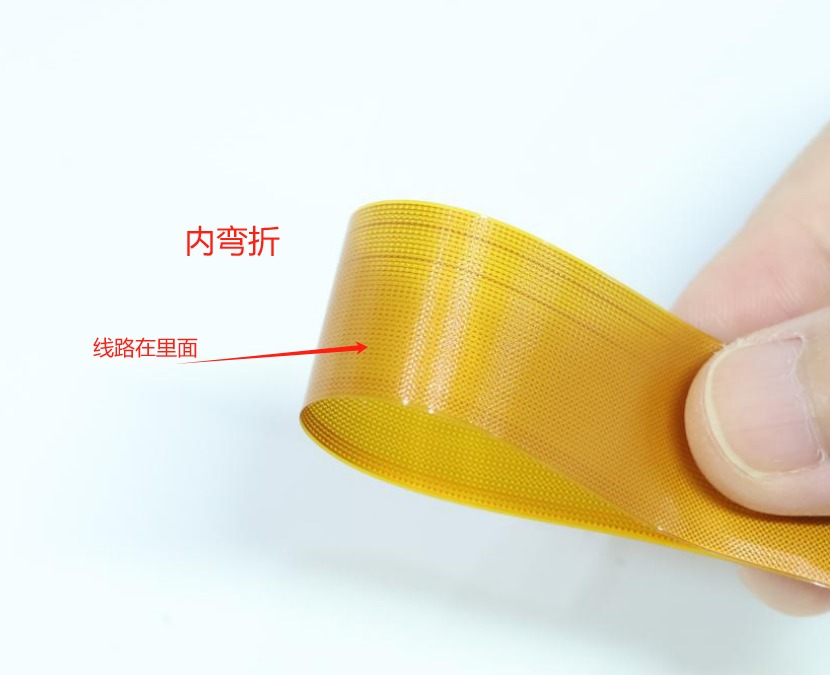

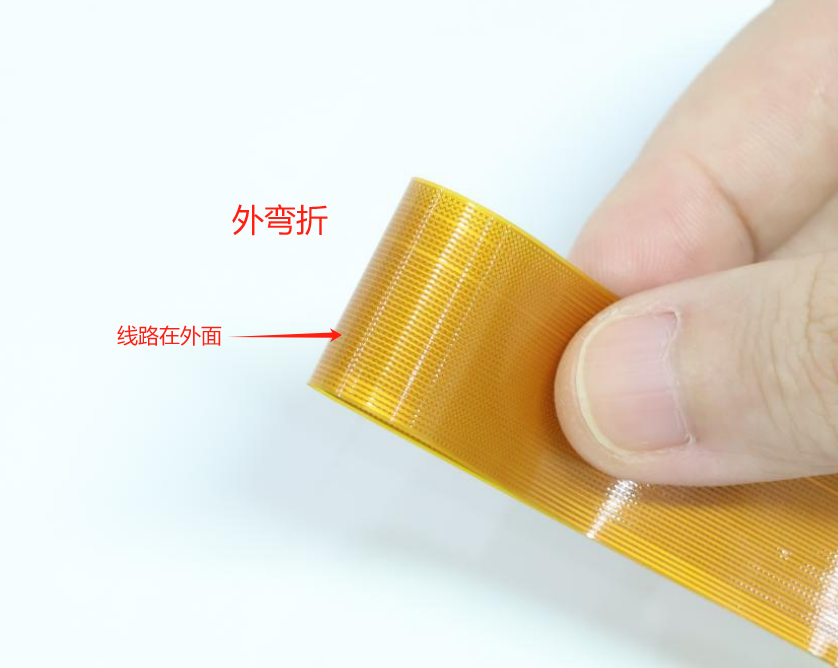

ترجیحی موڑ کی سمت: بیرونی موڑ پر اندرونی موڑ کو ترجیح دیں۔ بیرونی موڑنے والے مضامین کنڈکٹروں کو ٹینسائل فورسز کے ساتھ ، کیبل کی زندگی کو کم کرتے ہیں۔

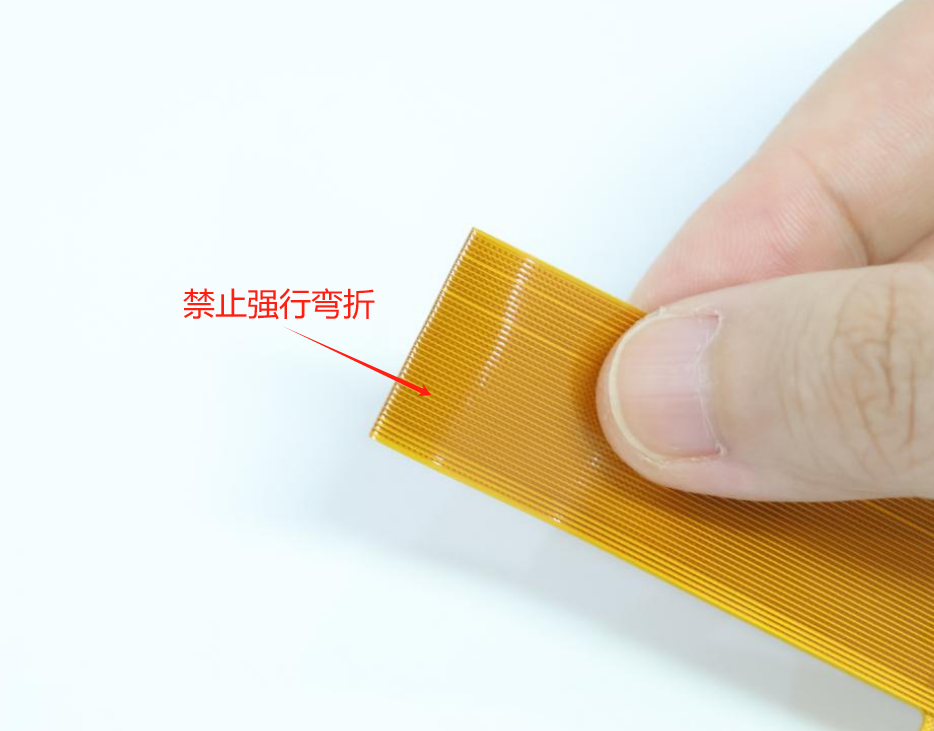

بار بار لچکنے سے پرہیز کریں: ایک ہی جگہ پر متعدد موڑ کو سختی سے محدود کریں۔ سنگل ، عین مطابق موڑنے والی کارروائیوں کا مقصد۔

ڈیزائن نوٹ: مائکروسکوپک موڑ کا نقصان اکثر بیچ کی ناکامیوں کی پوشیدہ وجہ ہوتا ہے۔

کمپن مداخلت کو ختم کرنے کے لئے محفوظ فکسنگ:

آپریشنل کمپن کیبل کی وشوسنییتا کا ایک بڑا مخالف ہے ، جس کی وجہ سے کنیکٹر وقفے وقفے سے رابطہ اور سگنل عدم استحکام ہوتا ہے۔

موثر حل: کیبل کے راستے کو ایک سے زیادہ پوائنٹس پر مضبوطی سے محفوظ کرنے کے لئے اعلی- اعتماد کے دباؤ سے حساس چپکنے والی ٹیپ کا استعمال کریں۔ کمپن سے متعلقہ ناکامیوں کو روکنے کے لئے یہ ایک انتہائی سرمایہ کاری مؤثر اقدام ہے۔

تیز رفتار سگنل کی سالمیت کے لئے بہتر لمبائی:

4K/8K اعلی ریزولوشن ڈسپلے کے پھیلاؤ کے ساتھ ، ایف پی سی ڈیٹا ٹرانسمیشن حجم میں اضافے سے ، سگنل کے معیار کے لئے کیبل کی لمبائی اہم بناتی ہے۔

تجویز کردہ معیار: ڈسپلے ڈیٹا ٹرانسمیشن کیبلز ≤10 سینٹی میٹر ہونی چاہئے۔ مختصر فاصلے تیز رفتار ، کم نقصان کی ترسیل کو یقینی بناتے ہیں۔

توسیعی لمبائی پروٹوکول: اگر ساختی رکاوٹوں کو 20–30 سینٹی میٹر کیبلز کی ضرورت ہوتی ہے تو ، سگنل کی سالمیت ، استحکام ، اور پیداوار کی پیداوار کی تعمیل کی تصدیق کے لئے سخت بیچ کی توثیق لازمی ہے۔

تنقیدی تحفظات:

 ڈسپلے کو پہنچنے والے نقصان اور عملی حدود سے گریز کرنا

TFT اسکرین پروٹیکشن رول: ڈسپلے پینل پر بالکل میکانکی تناؤ کا اطلاق نہیں ہوسکتا ہے! بیرونی قوت یا تناؤ ناقابل واپسی "مور" (بادل) نقائص کا سبب بنتا ہے۔

گردش کی حدود کو ظاہر کریں:

قراردادیں ≤320x480:

عام طور پر مکمل رام کو مربوط کریں ، عام طور پر 90 ° تصویری گردش کی حمایت کرتے ہیں (لچکدار ترتیب اور بجلی کی اصلاح کو قابل بناتا ہے)۔

قراردادیں> 320x480:

 NO یا محدود داخلی رام کی وجہ سے ، 90 ° گردش عام طور پر غیر تعاون یافتہ ہے۔ ہمارے ایف اے ای کے ساتھ ماڈل سے متعلق معاونت کی تصدیق کرنی ہوگی!

تصویری آئینہ سازی کا فنکشن: زیادہ تر ڈسپلے ہارڈ ویئر (جمپرز) یا سافٹ ویئر کمانڈز کے ذریعہ عمودی/افقی امیج کی آئینہ دار کی حمایت کرتے ہیں۔ عمل درآمد کے طریقوں اور ماڈل کی مطابقت کی تصدیق ہمارے ایف اے ای کے ساتھ کی جانی چاہئے!
