بیک لائٹ ڈرائیونگ ڈیزائن: ڈسپلے اسکرین کے معیار کو روشن کرنے کے لئے اہم تفصیلات

ایل سی ڈی اسکرینوں کی دنیا میں ، چاہے وہ انفارمیشن واضح مونوکروم اسکرین ہو یا متحرک رنگ اسکرین ، بیک لائٹ اس کی بصری پیش کش کی روح ہے۔ تاہم ، بیک لائٹ ڈرائیونگ محض "روشنی کے لئے طاقت دینے" سے کہیں زیادہ پیچیدہ ہے۔ ڈیزائن کی تفصیلات کو نظرانداز کرنے سے ناہموار چمک اور صارف کے تجربے کو بہترین طور پر ، یا مختصر ڈسپلے اسکرین لائف کو بدترین طور پر ختم کیا جاسکتا ہے۔ اس مضمون میں بیک لائٹ ڈرائیونگ ڈیزائن کے بنیادی اصولوں کو تلاش کیا گیا ہے ، جو انجینئروں کو مستحکم اور قابل اعتماد ڈسپلے حل بنانے کے لئے بااختیار بناتا ہے۔

1. مستقل موجودہ ڈرائیونگ: چمک کی یکسانیت کی بنیاد

بیک لائٹ ایل ای ڈی کو مستقل موجودہ ماخذ کے ساتھ چلانا چاہئے! یہ "ایک ہی وولٹیج کے تحت مختلف ماڈیولز میں متضاد چمک" کے مسئلے کو حل کرنے کے لئے اہم ہے۔ ایل ای ڈی فطری طور پر فارورڈ وولٹیج (VF) میں مختلف حالتوں کی نمائش کرتی ہے (عام سنگل- LED قیمت: 2.7-3.2V)۔ مستقل وولٹیج ڈرائیو کے تحت ، قدرے کم VF کے ساتھ ایل ای ڈی زیادہ موجودہ کھینچیں گے ، جس کے نتیجے میں زیادہ چمک ہوگی ، جبکہ اعلی VF والے افراد مدھم ہوجائیں گے۔ مستقل موجودہ ڈرائیونگ ہر ایل ای ڈی (عام طور پر 15-20ma) کے ذریعے موجودہ کو کنٹرول کرتی ہے ، جو مونوکروم اسکرینوں میں یکسانیت اور رنگین اسکرینوں میں رنگین رنگ کی درست پنروتپادن کو یقینی بناتی ہے۔

2. وقت کا کنٹرول: "گھوسٹنگ" اور "ٹمٹماہٹ" کی روک تھام

جب ایل سی ڈی اسکرین پر طاقت یا نیند سے جاگتی ہے تو ، اس کے اندرونی مائع کرسٹل کو جوابی وقت کی ضرورت ہوتی ہے اور وہ فوری طور پر مستحکم ڈسپلے کی حالت تک نہیں پہنچ پاتے ہیں۔ ان شرائط کے تحت فوری طور پر بیک لائٹ کو چالو کرنے کی وجہ سے صارفین افراتفری "گھوسٹنگ" یا غیر مستحکم ٹمٹماہٹ دیکھنے کا سبب بنتے ہیں۔ کلیدی ڈیزائن کے قواعد یہ ہیں:

پاور آن/ویک اپ: ڈسپلے کے کم از کم 30 فریموں کو تازہ دم کرنے اور مستحکم ہونے کے بعد بیک لائٹ کو چالو کرنا ضروری ہے۔ اس سے صارفین کو ایک مستحکم ، واضح ابتدائی شبیہہ دیکھنے کو ملے گا۔

پاور آف/نیند: تسلسل پر سختی سے عمل کریں: پہلے بیک لائٹ کو غیر فعال کریں ، پھر ڈسپلے سگنل کو غیر فعال کریں اور ڈسپلے اسکرین پر پاور کاٹ دیں۔ اس ترتیب کو تبدیل کرنے سے شٹ ڈاؤن کے دوران غیر معمولی روشن پیچ یا "گھوسٹنگ" نمونے کا سبب بن سکتا ہے۔

3. سرکٹ ڈیزائن اور پیرامیٹر کا حساب کتاب: حفاظت اور کارکردگی کو متوازن کرنا

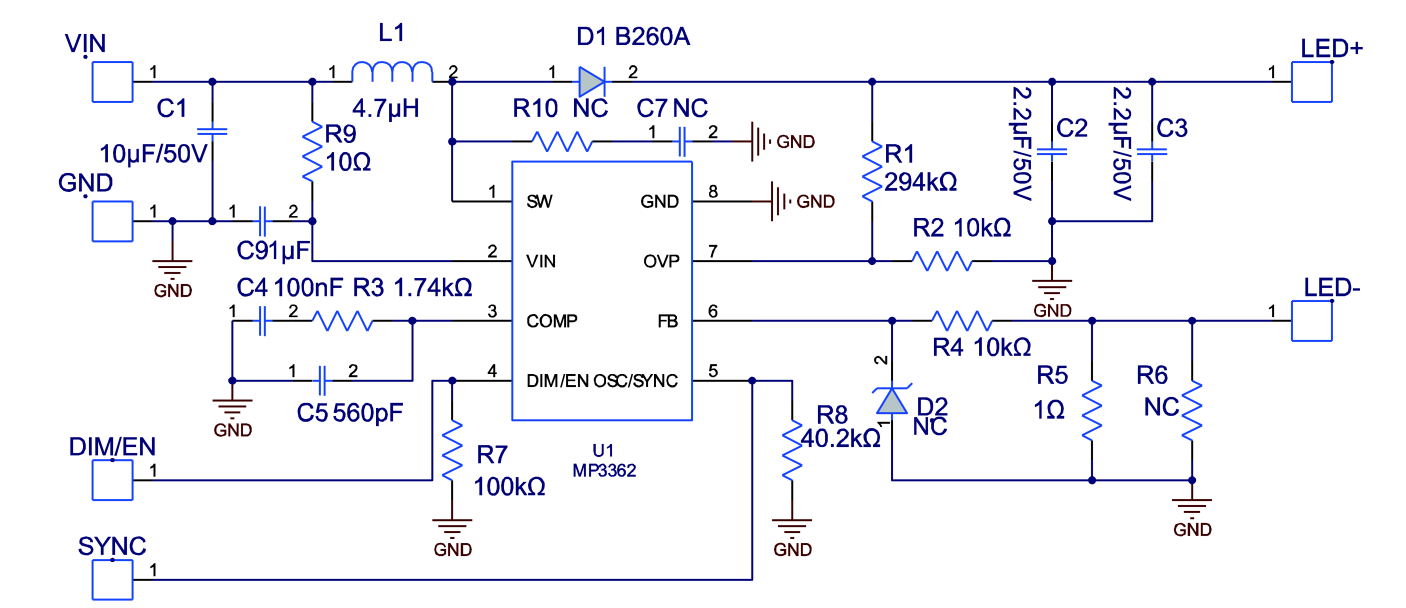

کامن ڈرائیو سرکٹ ٹوپولوجس میں شامل ہیں:

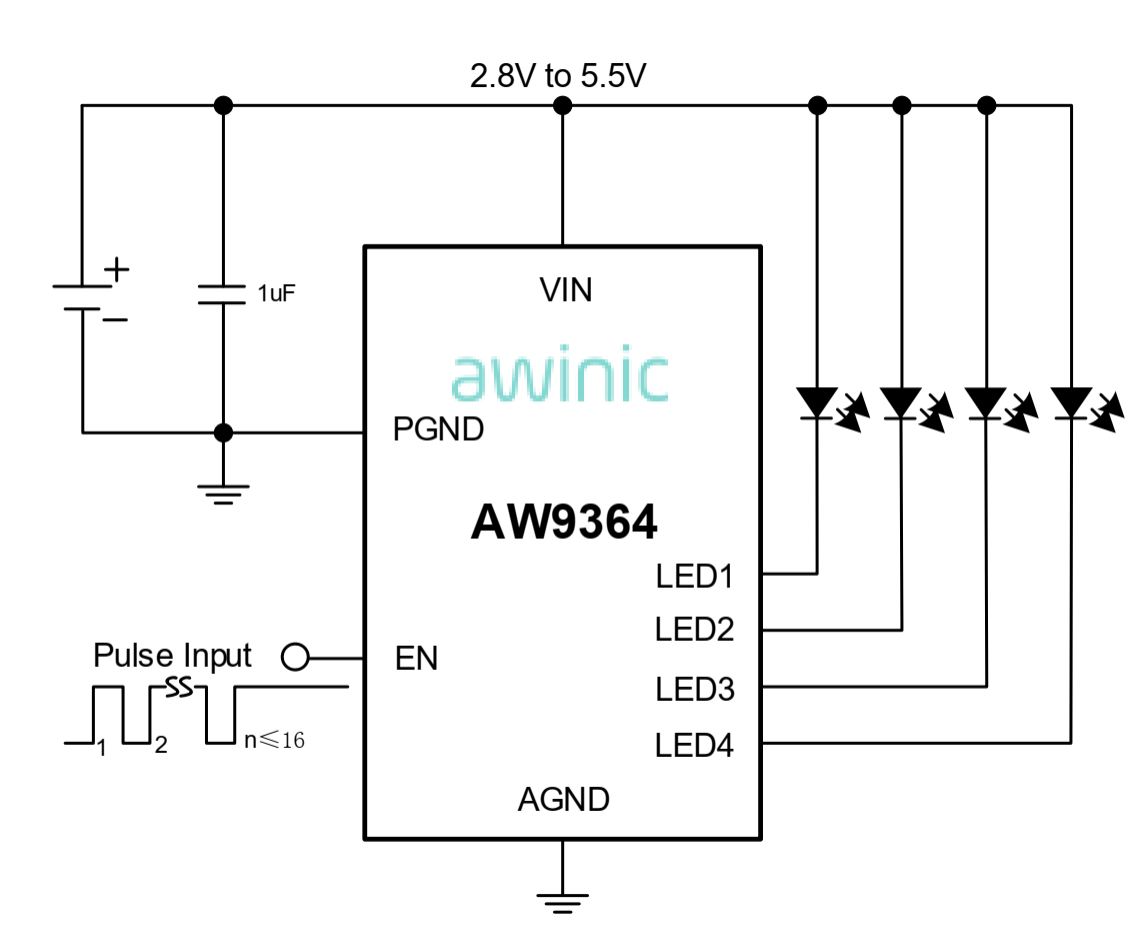

سنگل کی زیرقیادت متوازی ڈرائیو: اچھی بے کار کے ساتھ نسبتا simple آسان ڈیزائن (ایک ایل ای ڈی کی ناکامی پوری طرح متاثر نہیں ہوتی ہے)۔ تاہم ، کل ڈرائیو کی موجودہ طلب زیادہ ہے (جیسے ، متوازی طور پر 8 ایل ای ڈی کی ضرورت ہوتی ہے 120-160MA @ 20ma/ایل ای ڈی)۔

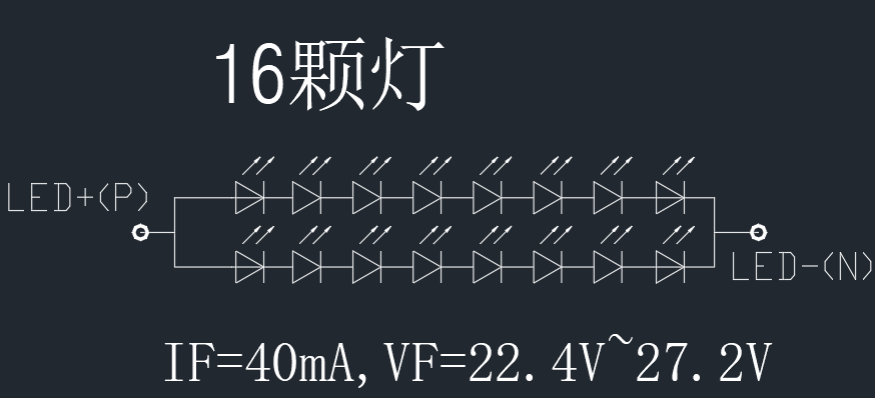

ملٹی سٹرنگ سیریز متوازی ڈرائیو: زیادہ موثر ، درمیانے درجے سے بڑی LCD اسکرینوں کے لئے موزوں ہے۔ ڈیزائن تحفظات:

سیریز وولٹیج: سیریز میں کل وولٹیج فی ایل ای ڈی سٹرنگ = سنگل ایل ای ڈی VF * نمبر۔ مثال کے طور پر: سیریز میں 8 ایل ای ڈی کے لئے ڈرائیو وولٹیج ≥ 3.2V * 8 = 25.6V (مارجن پر غور کریں) کی ضرورت ہوتی ہے۔

متوازی موجودہ: کل ڈرائیو موجودہ = موجودہ فی تار * متوازی تاروں کی تعداد۔ مثال کے طور پر: متوازی میں 2 ڈور ، 20 ایم اے فی تار ، کل موجودہ = 20ma * 2 = 40ma۔

سیفٹی مارجن: ڈیزائن آؤٹ پٹ وولٹیج 36V سے تجاوز نہیں کرنا (عام سیفٹی ایکسٹرا -لو وولٹیج - SELV - حد)۔ کل ڈرائیو کرنٹ 300MA (متوازن کارکردگی اور جزو کے انتخاب) سے زیادہ نہیں ہونا چاہئے۔

نتیجہ

ایک غیر معمولی ڈسپلے اسکرین کا تجربہ عین مطابق بیک لائٹ ڈرائیونگ ڈیزائن کے ساتھ شروع ہوتا ہے۔ چاہے لاگت سے حساس مونوکروم اسکرینوں کے لئے ہو یا رنگین اسکرینوں کو ضعف سے مطالبہ کیا جائے ، موجودہ ڈرائیونگ کے مستقل اصولوں کو گہرائی سے سمجھنا اور اس کا اطلاق کرنا ، بجلی کی ترتیب کو سختی سے کنٹرول کرنا ، سیریز کے متوازی پیرامیٹرز کا درست حساب لگانا ، اور حفاظتی معیارات پر عمل کرنا اعلی معیار کی ، لمبی زندگی کی نمائش کی مصنوعات کی تشکیل کے لازمی اقدامات ہیں۔ یہ بظاہر معمولی "تفصیلات" خاص طور پر اہم عوامل ہیں جو ڈسپلے اسکرین کے حتمی معیار اور صارف کی اطمینان کا تعین کرتے ہیں۔
