ایل سی ایم کوندکٹو ایلسٹومر کنیکٹرز: صحت سے متعلق الیکٹرانک رابطوں کے لئے "لچکدار پل"

مائع کرسٹل ڈسپلے (ایل سی ایم) ماڈیول اور پرنٹ شدہ سرکٹ بورڈ (پی سی بی) کے درمیان ایک پوشیدہ ابھی تک اہم "انفارمیشن ہائی وے" ہے - ایل سی ایم کنڈکیٹو ایلسٹومر کنیکٹر ، جسے عام طور پر "زیبرا پٹی" کے نام سے جانا جاتا ہے۔ اس کی منفرد ڈھانچے اور شاندار کارکردگی کے ساتھ ، یہ جدید الیکٹرانک آلات میں مستحکم اور موثر رابطوں کے لئے سنگ بنیاد کا کام کرتا ہے۔

پیچیدہ ڈھانچہ ، مستحکم ٹرانسمیشن

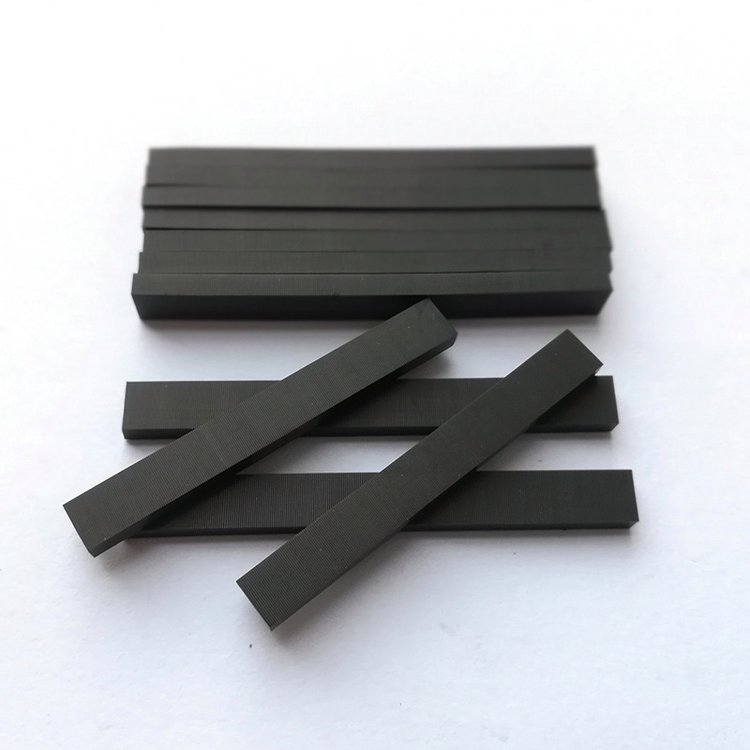

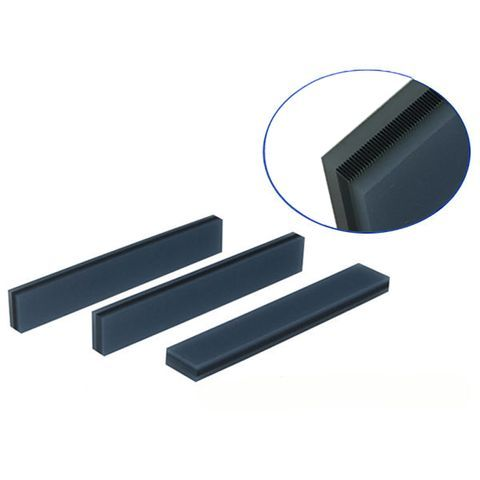

یہ کوئی عام پٹی نہیں ہے۔ اس میں کنڈکٹو سلیکون ربڑ کی ایک عین مطابق ، باری باری پرتوں کی ساخت اور موصل سلیکون ربڑ کی شکل دی گئی ہے ، جس میں شکل میں ٹھیک ہے۔ اس سے ان گنت متوازی ، عین مطابق فاصلے پر کھڑے ہوئے کنڈکیٹو چینلز (زیبرا کی پٹیوں سے مشابہت) پیدا ہوتا ہے۔ یہ ڈیزائن ایل سی ڈی اور پی سی بی کے مابین موجودہ اور سگنل ٹرانسمیشن کو مکمل طور پر سنبھالنے کے قابل بناتا ہے ، جبکہ ربڑ کے مواد کی موروثی کمپن مزاحمت اور اخترتی لچک کی پیش کش کرتا ہے ، طویل مدتی ، مستحکم اور قابل اعتماد رابطوں کو یقینی بناتا ہے۔

موثر اسمبلی ، لاگت کی اصلاح

سولڈرنگ یا پن کنیکٹر کے مقابلے میں ، کوندکٹو ایلسٹومر کنیکٹر کے ساتھ جمع ہونا "ایک کلک کنکشن" کے مترادف ہے۔ اس سے پیداوار کے عمل کو بہت آسان بنایا جاتا ہے ، آٹومیشن اور پیداوار کی کارکردگی میں اضافہ ہوتا ہے ، اور اسمبلی کے اخراجات کو نمایاں طور پر کم کیا جاتا ہے ، جس سے یہ بڑے پیمانے پر مینوفیکچرنگ کا بہترین انتخاب بنتا ہے۔

کلیدی انتخاب کے معیار: پیرامیٹرز کامیابی کا حکم دیتے ہیں

اس کی کارکردگی کو مکمل طور پر فائدہ اٹھانے کے لئے ، عین مطابق انتخاب بہت ضروری ہے:

دو مادی چیمپین:

ٹھوس سلیکون: معاشی انتخاب۔ اعتدال پسند لچک (سختی 35 ° ~ 45 °)۔ شپنگ کے دوران اینٹی اسٹیٹک اقدامات اور اخترتی کی روک تھام پر توجہ دینے کی ضرورت ہے۔

جھاگ سلیکون (جھاگ ربڑ): نرم اور آلودگی مزاحم (سختی 20 ° ~ 30 °)۔ عمدہ اخترتی مزاحمت۔ نمی کے تحفظ پر زور دینے کی ضرورت ہے۔ (دونوں کے لئے بنیادی کوندکٹو کاربن پرت کی سختی 65 ° ~ 75 ° ہے)۔

بنیادی جہتی اور بجلی کے پیرامیٹرز:

پچ (0.05/0.1/0.18 ملی میٹر): سنہری اصول! اس بات کو یقینی بنائیں کہ ہر پی سی بی پیڈ کو کم از کم 3 کنڈکٹیو پرتوں کا احاطہ کیا گیا ہے (0.05 ملی میٹر پچ کے لئے 4-5 پرتوں کی سفارش کی گئی ہے)۔ یہ سگنل سالمیت کی بنیاد ہے۔

کنڈکٹو پرت کی چوڑائی (0.4 ~ 1.0 ملی میٹر): مجموعی طور پر کنیکٹر سختی اور اونچائی کے ڈیزائن کو متاثر کرتی ہے۔ عام اصول: کنیکٹر کی چوڑائی ≤2.0 ملی میٹر کے جوڑے 0.6 ملی میٹر کنڈکٹو پرت کے ساتھ۔ 0.8 ملی میٹر کے ساتھ .02.0 ملی میٹر کے جوڑے۔

جھکاؤ زاویہ (کوندکٹو پرت مائل): عام طور پر ≤2 ° پر کنٹرول کیا جاتا ہے۔

اونچائی (تنقیدی!): حساب کتاب کا فارمولا: کنیکٹر کی اونچائی = H × (1 + کمپریشن تناسب)۔ H LCD مرحلہ انڈر سائیڈ اور اسمبلی کے بعد پی سی بی ٹاپ سطح کے درمیان نظریاتی خلا ہے (H = PCB سطح کی اونچائی - دھات کے فریم کی موٹائی - پسلی کی اونچائی - LCD ITO موٹائی)۔

کمپریشن تناسب (لائف لائن!): سختی سے 10 ٪ ~ 15 ٪ برقرار رکھیں! 10 ٪ کے نیچے ناقص رابطے اور غیر مستحکم رکاوٹ۔ 15 ٪ سے اوپر کنیکٹر کو کچل سکتا ہے یا پی سی بی کو ہموار کرسکتا ہے ، جس سے اسمبلی کی ناکامی یا نقصان ہوتا ہے۔

بجلی کی کارکردگی: کوندکٹو پرت کی مزاحمیت انتہائی کم ہونا چاہئے (جیسے ، ابھی تک ≤1.1 ω · سینٹی میٹر ٹائپ کریں) ، اور پرت کی مزاحمیت انتہائی اعلی (≥10^12 ω · سینٹی میٹر) ، جو موثر ترسیل اور کامل تنہائی کو یقینی بناتے ہیں۔

وسیع ایپلی کیشنز ، ہر جگہ موجودگی

جیب کیلکولیٹرز ، سمارٹ میٹرز ، اور میڈیکل مانیٹر اسکرینوں سے لے کر ، آٹوموٹو ڈسپلے ، صنعتی کنٹرول انٹرفیس ، اور مواصلاتی آلات ، ایل سی ایم کنڈکٹو ایلسٹومر کنیکٹر ، ان کے کمپیکٹ سائز ، اعلی وشوسنییتا ، اور آسان اسمبلی کے ساتھ ، ان گنت الیکٹرانک ڈیوائسز میں "غیر منقولہ ہیروز" لائٹنگ ڈسپلے کے طور پر کام کرتے ہیں۔

نتیجہ

ایک چھوٹی زیبرا کی پٹی میں اہم رابطے ہوتے ہیں۔ اس کی مادی خصوصیات کو گہرائی سے سمجھنا اور کلیدی پیرامیٹرز (خاص طور پر پچ کوریج رول ، کمپریشن تناسب کی حد ، اور اونچائی کا حساب کتاب) کو مستحکم ڈسپلے کی کارکردگی اور الیکٹرانک آلات کی طویل مدتی آپریشن کو یقینی بنانے کے لئے مرکزی حیثیت ہے۔ اپنے صحت سے متعلق الیکٹرانک رابطوں میں استحکام کو متاثر کرنے کے ل a پیشہ ورانہ اور قابل اعتماد کوندکٹو ایلسٹومر کنیکٹر حل کا انتخاب کریں!
