بنیادی AMOLED عملوں کی نقاب کشائی: کس طرح جدید ڈسپلے ٹکنالوجی مستقبل کی تشکیل کرتی ہے

 چھوٹے سے درمیانے درجے کے صارف الیکٹرانکس مارکیٹ میں ، AMOLED ڈسپلے ٹکنالوجی اعلی کے برعکس اور لچکدار موڑنے جیسے فوائد کی وجہ سے اعلی کے آخر میں اسمارٹ فونز ، پہننے کے قابل آلات ، اور مڑے ہوئے اسکرین مصنوعات کے لئے ترجیحی انتخاب بن گئی ہے۔

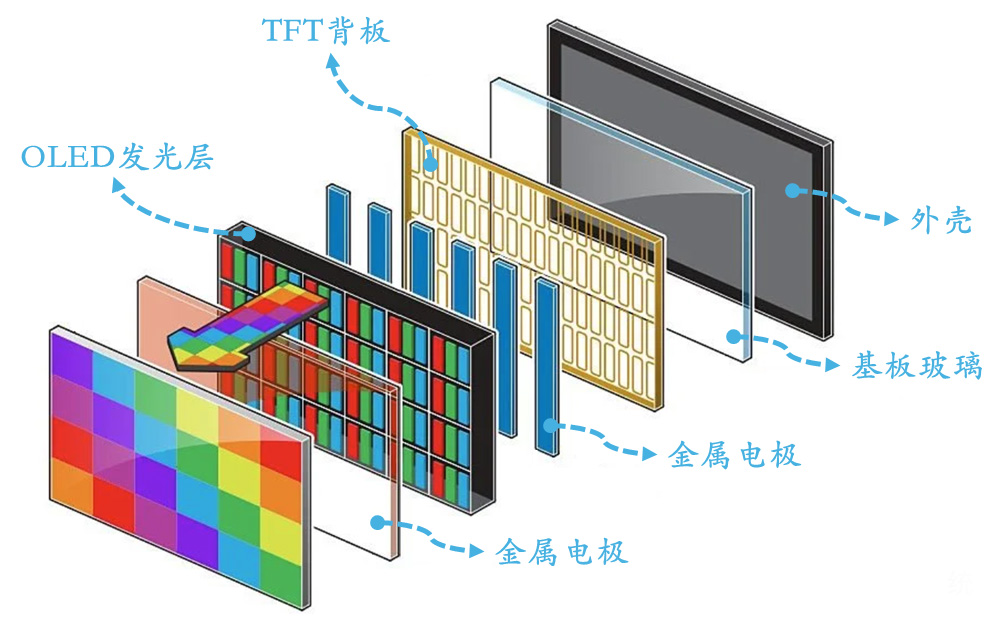

  اس کی بنیادی ڈھانچے میں ایک OLED روشنی سے خارج ہونے والی پرت ، TFT بیکپلین ، دھات کے الیکٹروڈ ، سبسٹریٹ گلاس ، اور کیسنگ شامل ہیں۔

  لچکدار AMOLED مینوفیکچرنگ کے عمل میں کلیدی اقدامات شامل ہیں جیسے سبسٹریٹ صفائی/PI کوٹنگ ، بیک پلین TFT تیاری ، OLED بخارات اور انکپسولیشن ، ٹچ ماڈیول انضمام ، لیزر لفٹ آف ، اور ماڈیول اسمبلی۔

  ایک کمپنی کے طور پر ، ڈسپلے ٹکنالوجیوں کی تحقیق ، ترقی اور تیاری میں مہارت حاصل کرنے والی ، سی این کے الیکٹرانکس کمپنی ، لمیٹڈ technology ٹکنالوجی میں سب سے آگے رہتی ہے ، جس میں صارفین کو متنوع ڈسپلے حل فراہم کرتے ہیں جن میں OLED ماڈیولز ، LCD اسکرینیں ، اور اپنی مرضی کے مطابق LCD اسکرینیں شامل ہیں۔

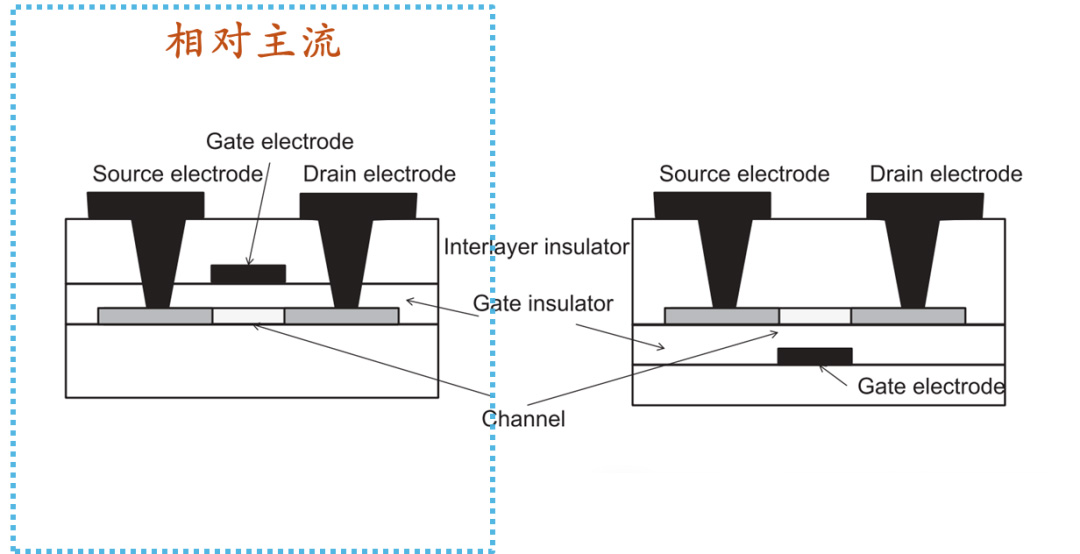

  AMOLED کے بنیادی مینوفیکچرنگ کے عمل میں کئی انتہائی تکنیکی یونٹ کے عمل شامل ہیں۔ بیک پلین TFT (بی پی) کے عمل میں ، کم درجہ حرارت والی پولی کرسٹل لائن سلیکن (ایل ٹی پی ایس) ٹکنالوجی اس کی اعلی الیکٹران کی نقل و حرکت کی وجہ سے مرکزی دھارے میں شامل ہوگئی ہے۔ اس کے ٹاپ گیٹ ڈھانچے کے عمل میں بفر پرت جمع کرنے ، چینل آئن امپلانٹیشن ، لیزر اینیلنگ کرسٹاللائزیشن (ELA) ، گیٹ میٹل اسپٹرنگ ، اور سورس ڈرین ایمپلانٹیشن جیسے اقدامات شامل ہیں۔ خصوصی گیسیں پتلی فلم جمع کرنے ، ترمیم ، اور اینچنگ میں اہم کردار ادا کرتی ہیں: مثال کے طور پر ، پی ای سی وی ڈی کے عمل A-Si/sinx/siox پتلی فلموں کو جمع کرنے کے لئے سیہ/n₂o/nh₃ استعمال کرتے ہیں۔ جوہری پرت جمع (ALD) TMA اور H₂O کو ملازمت دیتا ہے تاکہ Al₂o3 encapsulation پرتیں تشکیل دیں۔ خشک اینچنگ گیسوں جیسے CF4/SF6/CL2 کے ذریعہ اعلی صحت سے متعلق نمونہ حاصل کرتی ہے ، جہاں BCL3 دھات کے آکسائڈ پرتوں کو کم کرنے کے لئے استعمال ہوتا ہے ، اور CL2 ایک صاف اور موثر عمل کو یقینی بناتے ہوئے اتار چڑھاؤ کی اینچنگ مصنوعات تیار کرتا ہے۔

  لچکدار AMOLED مینوفیکچرنگ میں ، لیزر لفٹ آف (LLO) اور پتلی فلم انکپسولیشن (TFE) مصنوعات کی وشوسنییتا کے لئے اہم ہیں۔ ایل ایل او عمل میں 308Nm Xecl ایکسائیمر لیزر کا استعمال شیشے کے سبسٹریٹ سے لچکدار PI سبسٹریٹ کو الگ کرنے کے لئے استعمال کیا گیا ہے ، جبکہ TFE ٹکنالوجی نمی اور آکسیجن کو روکنے کے لئے ملٹی لیئر پتلی فلموں کو ملازمت دیتی ہے ، جس میں آلہ کی زندگی کو بڑھایا جاتا ہے۔

  مزید برآں ، آئن امپلانٹیشن (آئی ایم پی) عمل ڈوپنگ ایٹموں کی فراہمی کے لئے BF3/PH3/H2 کا استعمال کرتا ہے ، جس میں XE چارج جمع کرنے سے بچنے کے لئے غیر جانبدار گیس کی حیثیت سے کام کرتا ہے۔

  چونکہ ڈسپلے ٹکنالوجی لچک اور اعلی ریزولوشن کی طرف ترقی کرتی ہے ، AMOLED مینوفیکچرنگ کے عمل کی پیچیدگی اور صحت سے متعلق ضروریات میں اضافہ ہوتا جارہا ہے۔ AMOLED اور LCD ٹیکنالوجیز کے فوائد کو مربوط کرکے ، CNK الیکٹرانکس HMI ہیومن مشین انٹرایکشن ماڈیولز کی کارکردگی اور وشوسنییتا کو مستقل طور پر بہتر بناتا ہے ، اور صارفین کے الیکٹرانکس ، صنعتی کنٹرول اور دیگر شعبوں کے لئے جدید ڈسپلے حل فراہم کرتا ہے۔
