اپنے سمارٹ ڈیوائس کے لئے زیادہ سے زیادہ LCM حل کو منتخب اور اپنی مرضی کے مطابق کیسے بنائیں

  سمارٹ ہارڈ ویئر ڈیزائن کے ابتدائی مراحل کے دوران ، انجینئرز کو درپیش بنیادی چیلنجوں میں سے ایک مصنوعات کے لئے "روشن اور صاف آنکھ" کا انتخاب کررہا ہے - مائع کرسٹل ڈسپلے ماڈیول (LCM)۔ ایک پیشہ ور LCD ڈسپلے بنانے والے کی حیثیت سے ، CNK الیکٹرانکس سمجھتا ہے کہ LCM کا ایک بہترین حل صرف LCD اسکرین کا انتخاب کرنے سے کہیں زیادہ شامل ہے۔ اس میں صحت سے متعلق ڈھانچے ، متنوع ڈسپلے ٹیکنالوجیز ، اور پورے آلے کے ساتھ ہموار انضمام شامل ہیں۔ آج ، ہم آپ کی ضروریات کے لئے موزوں ترین LCD ماڈیول کو کس طرح تیار کرنے کے بارے میں تکنیکی نقطہ نظر سے بصیرت کا اشتراک کریں گے۔ پارٹایک: ساختی انتخاب - LCM وشوسنییتا اور انضمام کی سطح کا تعین کرنے والی فاؤنڈیشن

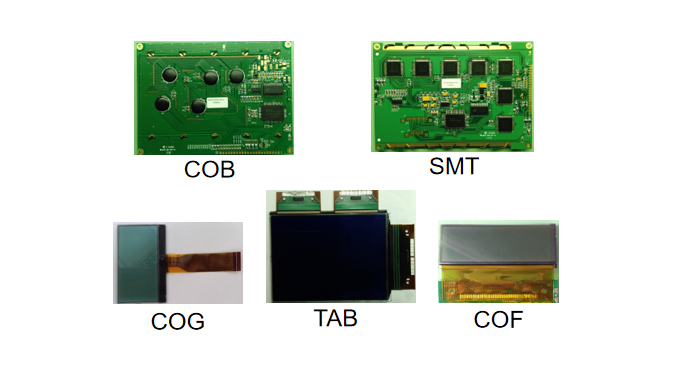

ایل سی ایم کی بنیادی بنیاد اس کے داخلی ڈھانچے میں ہے ، جو براہ راست مصنوعات کی وشوسنییتا ، موٹائی اور لاگت پر اثر انداز ہوتی ہے۔ ہم بنیادی طور پر دو تکنیکی راستے پیش کرتے ہیں: COB اور COG۔

COB ڈھانچہ:اعلی ساختی طاقت کی ضرورت والے منظرناموں کے لئے موزوں ہے۔ اس کی خصوصیت یہ ہے کہ آئی سی کو پی سی بی پر پابند کیا گیا ہے ، جو ایس ایم ٹی یا بانڈنگ کے عمل کے ذریعے حاصل کیا گیا ہے۔ ڈھانچہ مضبوط ہے اور بہتر کمپریشن مزاحمت کے ل a دھات کے فریم کے ساتھ اختیاری طور پر جوڑا بنایا جاسکتا ہے۔ یہ ڈھانچہ بنیادی طور پر 1.1 ملی میٹر اور 0.7 ملی میٹر کی آئی ٹی او شیشے کی موٹائی کی حمایت کرتا ہے ، جس سے یہ صنعتی کنٹرول اور گھریلو آلات جیسے شعبوں کے لئے ایک مضبوط انتخاب ہے۔

COG ڈھانچہ:یہ انتہائی پتلی پروفائلز اور اعلی پکسل کثافت کے حصول کے لئے کلیدی ٹکنالوجی ہے۔ آئی سی کو براہ راست LCD اسکرین کے ITO گلاس پر باندھا جاتا ہے ، جس سے ایک اضافی پی سی بی کی ضرورت کو ختم کیا جاتا ہے اور ماڈیول کے حجم کو نمایاں طور پر کم کیا جاتا ہے۔ یہ 1.1 ملی میٹر سے نیچے 0.4 ملی میٹر تک ، آئی ٹی او کی موٹائی کی وسیع رینج کی حمایت کرتا ہے۔ خاص طور پر ، 0.4 ملی میٹر اور 0.55 ملی میٹر پتلی شیشے کی اقسام پہننے کے قابل آلات اور اعلی کے آخر میں پورٹیبل آلات کی انتہائی پتلی کی ضروریات کو پورا کرسکتی ہیں۔

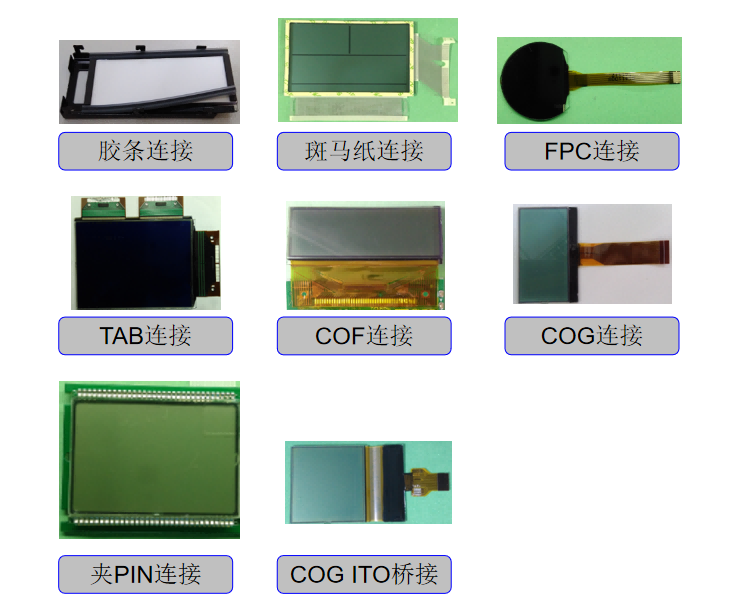

  مزید برآں ، کنکشن کا طریقہ بھی اتنا ہی ضروری ہے۔ روایتی زیبرا پٹی/ایلسٹومر کنیکشن سے لے کر زیادہ جدید ایف پی سی ، ٹیب ، اور سی او ایف کنیکشن تک ، جب آپ اپنے سگنل ٹرانسمیشن کی ضروریات اور مقامی ترتیب کی بنیاد پر ایل سی ڈی اسکرین کے اجزاء کو اپنی مرضی کے مطابق بناتے ہیں تو ہم زیادہ سے زیادہ برقی کنکشن حل منتخب کرسکتے ہیں۔

حصہ دو: ڈسپلے ٹکنالوجی - بصری اور طاقت کی ضروریات کو عین مطابق مماثل

  ڈھانچے کو منتخب کرنے کے بعد ، ڈسپلے ٹکنالوجی کا انتخاب حتمی بصری کارکردگی کا تعین کرتا ہے۔ ایل سی ڈی اسکرین کی مختلف اقسام کے برعکس تناسب ، دیکھنے والے زاویوں اور ردعمل کی رفتار کی پیش کش کی جاتی ہے۔

بنیادی سے وسط/اعلی کے آخر میں اختیارات:کم ڈسپلے کی ضروریات کے ساتھ لاگت سے حساس درخواستوں کے ل T ، TN/HTN معاشی انتخاب ہیں۔ جب اعلی برعکس تناسب اور وسیع تر دیکھنے کے زاویوں کی ضرورت ہوتی ہے تو ، STN سیریز (STN-YG/بلیو/گرے) اور ان کے اپ گریڈ شدہ ورژن جیسے ASTN/FSTN بہترین مونوکروم ڈسپلے کی کارکردگی فراہم کرتے ہیں۔ یہ بات قابل غور ہے کہ ایف ایس ٹی این اور ڈی ایف ایس ٹی این ٹی ایف ٹی اسکرینوں کے ساتھ موازنہ ڈسپلے کے معیار کو حاصل کرسکتے ہیں ، جس سے وہ بہت سے اعلی کے آخر میں آلات کے ل the ترجیحی انتخاب بن سکتے ہیں۔

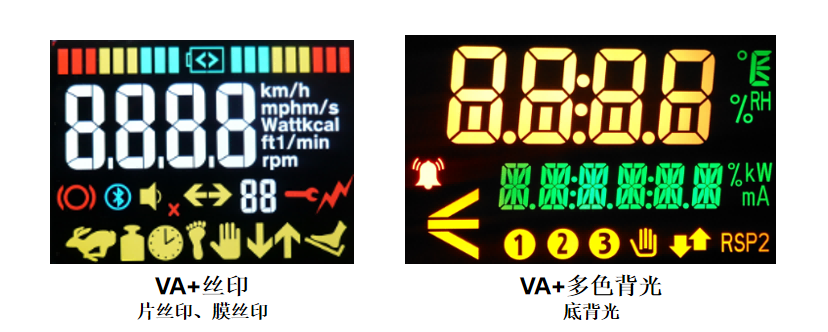

رنگین اور شخصی ڈسپلے:مونوکروم ڈسپلے بھی "رنگین" ہوسکتے ہیں۔ ہم اسے دو تکنیکی راستوں کے ذریعے حاصل کرتے ہیں:

1.VA + اسکرین پرنٹنگ:اسکرین پرنٹنگ (فلم یا شیشے پر) ایل سی ڈی ماڈیول کے پولرائزر پر لاگو ہوتا ہے ، جس سے فکسڈ رنگین شبیہیں ، لوگو وغیرہ تیار ہوتے ہیں ، جس میں پروڈکٹ برانڈ کی پہچان اور جمالیات کو بڑھایا جاتا ہے۔

2.VA + ملٹی کلر بیک لائٹ:اسکرین پرنٹنگ (فلم یا شیشے پر) ایل سی ڈی ماڈیول کے پولرائزر پر لاگو ہوتا ہے ، جس سے فکسڈ رنگین شبیہیں ، لوگو وغیرہ تیار ہوتے ہیں ، جس میں پروڈکٹ برانڈ کی پہچان اور جمالیات کو بڑھایا جاتا ہے۔

حصہ تین: فنکشنل انضمام - ایل سی ایم میں بغیر کسی رکاوٹ کے ٹچ تعامل کو بغیر کسی رکاوٹ کے

جدید سمارٹ آلات ہموار رابطے کے تجربات پر انحصار کرتے ہیں۔ ہم لچکدار سی ٹی پی حل پیش کرتے ہوئے ، LCD ماڈیول میں ٹچ فعالیت کو دل کی گہرائیوں سے ضم کرتے ہیں۔

بلٹ ان بمقابلہ بیرونی:کم ڈسپلے کی ضروریات کے ساتھ لاگت سے حساس درخواستوں کے ل T ، TN/HTN معاشی انتخاب ہیں۔ جب اعلی برعکس تناسب اور وسیع تر دیکھنے کے زاویوں کی ضرورت ہوتی ہے تو ، STN سیریز (STN-YG/بلیو/گرے) اور ان کے اپ گریڈ شدہ ورژن جیسے ASTN/FSTN بہترین مونوکروم ڈسپلے کی کارکردگی فراہم کرتے ہیں۔ یہ بات قابل غور ہے کہ ایف ایس ٹی این اور ڈی ایف ایس ٹی این ٹی ایف ٹی اسکرینوں کے ساتھ موازنہ ڈسپلے کے معیار کو حاصل کرسکتے ہیں ، جس سے وہ بہت سے اعلی کے آخر میں آلات کے ل the ترجیحی انتخاب بن سکتے ہیں۔

خود کیپسیٹیو بمقابلہ ملٹی ٹچ:آسان بٹن کی ضروریات کے ل self ، خود کیپسیٹیو سی ٹی پی تیز ردعمل اور مضبوط اینٹی مداخلت پیش کرتا ہے۔ ایپلی کیشنز کے لئے جو پیچیدہ اشاروں کی ضرورت ہوتی ہے جیسے سلائیڈنگ اور چوٹکی کی ضرورت ہوتی ہے ، ہم ملٹی ٹچ سی ٹی پی حل فراہم کرتے ہیں ، جس سے HMI جہت کو بہت زیادہ تقویت ملتی ہے۔

  ایک تجربہ کار ایل سی ڈی ڈسپلے بنانے والے کی حیثیت سے ، سی این کے الیکٹرانکس کی قدر نہ صرف معیاری ایل سی ڈی ماڈیول فراہم کرنے میں ہے بلکہ ہماری گہری تکنیکی مہارت میں بھی ہے ، جس سے ہمیں آر اینڈ ڈی پر آپ کے ساتھ تعاون کرنے اور ایل سی ڈی اسکرین کی تفصیلات کو اپنی مرضی کے مطابق بنانے کے قابل بناتا ہے - ڈھانچے اور ڈسپلے سے چھونے کے لئے۔ ہمیں یقین ہے کہ ایک کامیاب مصنوع ہر تکنیکی پہلو پر عین مطابق کنٹرول سے ہے۔
