صحت سے متعلق لنک: ایل سی ایم ڈسپلے ماڈیولز میں کوندک ربڑ کنیکٹرز کی ٹکنالوجی کا فیصلہ کرنا

آج کی سمارٹ اور باہم مربوط دنیا میں ، واضح اور قابل اعتماد ڈسپلے انٹرفیس انسانی مشین کی بات چیت کا سنگ بنیاد ہیں۔ اس تجربے کا بنیادی کیریئر مائع کرسٹل ڈسپلے ماڈیول (LCM) ہے۔ ایل سی ڈی ڈسپلے مینوفیکچررز کے ذریعہ فراہم کردہ کلیدی مصنوع کے طور پر ، ایل سی ایم مائع کرسٹل ڈسپلے ڈیوائس ، ڈرائیور آئی سی ، پی سی بی ، بیک لائٹ ، اور ساختی اجزاء کو ایک ہم آہنگی یونٹ میں ضم کرتا ہے ، جس سے سرکٹ سگنلز کو بصری امیجز میں تبدیل کرنے کے مکمل فنکشن کو حاصل ہوتا ہے۔ چاہے معیاری مصنوعات کے لئے ہو یا گہری اپنی مرضی کے مطابق LCD اسکرینوں کے لئے ، ان کا استحکام LCM کے اندر ہر کنکشن پوائنٹ کی وشوسنییتا سے شروع ہوتا ہے۔ ان میں سے ، ایک بظاہر آسان لیکن اہم جزو - کوندکٹو ربڑ کے کنیکٹر (جسے اکثر زیبرا کی پٹی کہا جاتا ہے) - "غیر مرئی پل" کے طور پر پیش کرتا ہے جس سے LCD اسکرین اور سرکٹ بورڈ کے مابین بلاوجہ سگنل ٹرانسمیشن کو یقینی بنایا جاتا ہے۔

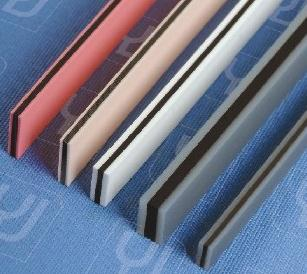

کنڈکٹو ربڑ کے کنیکٹر: LCMS کے اندر "سگنل برج"

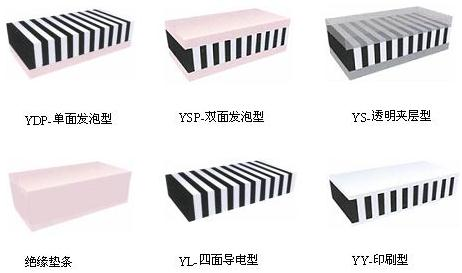

کنڈکٹو ربڑ کے کنیکٹر ، جو باری باری پرتدار کنڈکٹو اور موصل پرتوں کے ذریعہ تشکیل پاتے ہیں ، لچکدار کمپریشن کے ذریعہ LCD اسکرین اور پی سی بی کے مابین مستحکم برقی رابطہ فراہم کرتے ہیں۔ ان کی کارکردگی براہ راست ڈسپلے سگنل کی سالمیت اور وضاحت کا تعین کرتی ہے۔

مادی انتخاب: ٹھوس سلیکون اور فوم سلیکون کو متوازن کرنے کا فن

ٹھوس سلیکون مواد:اعتدال پسند سختی (35 ° ~ 45 °) اور کم لاگت کی پیش کش کرتا ہے۔ تاہم ، یہ جامد بجلی کا شکار ہے ، جو دھول کو راغب کرسکتا ہے ، جس سے اسمبلی ماحول کی صفائی پر اضافی توجہ کی ضرورت ہوتی ہے۔

جھاگ سلیکون مواد:جھاگ سلیکون کے ذریعہ تیار کردہ ، اس میں ایک نرم ساخت (سختی 20 ° ~ 30 °) ہے ، جو اخترتی کے خلاف بہتر مزاحمت ہے ، اور آلودگی کا کم خطرہ ہے۔ اعلی صفائی کی ضروریات کے ساتھ صحت سے متعلق LCD ماڈیول ایپلی کیشنز کے لئے یہ زیادہ موزوں ہے۔

صحت سے متعلق ڈیزائن پیرامیٹرز: قابل اعتماد روابط کو یقینی بنانا

1. کارآمد پرت پچ:عام پچیں 0.05 ملی میٹر ، 0.1 ملی میٹر ، اور 0.18 ملی میٹر ہیں۔ ڈیزائن کو لازمی طور پر اس بات کو یقینی بنانا ہوگا کہ ہر پی سی بی پیڈ کم سے کم 3 کنڈکٹیو کاربن پرتوں سے رابطہ کرتا ہے (0.05 ملی میٹر پچ کے لئے 4-5 پرتوں کی سفارش کی جاتی ہے)۔ یہ ایک تفصیل ہے جس کو سی این کے نے کسٹم ایل سی ڈی اسکرینوں کے ڈیزائن میں سختی سے کنٹرول کیا ہے۔

2. کونڈکٹیو پرت کی چوڑائی:0.4 ملی میٹر سے 1.0 ملی میٹر تک ، چوڑائی کنیکٹر کی سختی سے متعلق ہے اور کمپریشن تناسب کے مجموعی ڈیزائن کو متاثر کرتی ہے۔ سی این کے انجینئرز ماڈیول ڈھانچے کی بنیاد پر ہدف شدہ انتخاب کرتے ہیں (0.6 ملی میٹر چوڑائی رابطوں کے لئے عام ہے ≤2.0 ملی میٹر ، ان ≥2.0 ملی میٹر کے لئے 0.8 ملی میٹر)۔

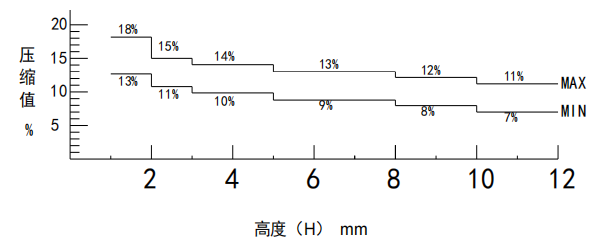

3. کمپریشن تناسب کنٹرول:مثالی کمپریشن تناسب کو 10 ٪ اور 15 ٪ کے درمیان کنٹرول کیا جاتا ہے۔ 10 ٪ سے کم تناسب غیر مستحکم رابطے کی رکاوٹ کا باعث بن سکتا ہے ، جبکہ 15 ٪ سے زیادہ کنیکٹر یا پی سی بی کی خرابی کا سبب بن سکتا ہے۔ سی این کے طویل مدتی وشوسنییتا کی ضمانت دیتے ہوئے ، اسمبلی اونچائی (ایچ) کے عین مطابق حساب کتاب کے ذریعے کمپریشن کی صحیح رقم کو یقینی بناتا ہے۔

بنیادی مونوکروم ڈسپلے سے لے کر پیچیدہ HMI انٹرفیس تک ، ہر LCD ماڈیول کی وشوسنییتا cond condive ربڑ رابطوں جیسے کلیدی اجزاء کی گہری تفہیم اور عین مطابق کنٹرول پر انحصار کرتی ہے۔ ایک تجربہ کار ایل سی ڈی ڈسپلے بنانے والے کی حیثیت سے ، سی این کے الیکٹرانکس نہ صرف مادی خصوصیات اور پیرامیٹر ڈیزائن میں شامل ہیں تاکہ سگنل ٹرانسمیشن میں کم رکاوٹ اور اعلی استحکام کو یقینی بنایا جاسکے بلکہ تفصیلات کی اس مہارت کو جامع کسٹم ایل سی ڈی حل تک بھی بڑھایا جائے۔ ہم سمجھتے ہیں کہ یہ وہ غیب "صحت سے متعلق لنکس" ہیں جو تکنیکی جدت کو معیار کی وشوسنییتا کے ساتھ جوڑتے ہیں ، سی این کے اور ہمارے صارفین کی حمایت کرتے ہیں کیونکہ ہم اجتماعی طور پر مزید غیر معمولی ڈسپلے مستقبل کی طرف بڑھتے ہیں۔
