ایل سی ڈی بلیک ٹکنالوجی کا جامع تجزیہ (حصہ 1): ڈھانچہ اور کنکشن ، ڈسپلے کے بنیادی کوڈ کو غیر مقفل کرنا

آج کی دنیا میں جہاں الیکٹرانک آلات ہر جگہ موجود ہیں، مائع کرسٹل ڈسپلے (LCDs) انسانی مشین کے تعامل کے لیے بنیادی انٹرفیس کے طور پر کام کرتے ہیں، اور ان کی تکنیکی صلاحیتیں آلات کے صارف کے تجربے کا براہ راست تعین کرتی ہیں۔ سمارٹ وئیر ایبلز سے لے کر انڈسٹریل کنٹرول سسٹم تک، آٹو موٹیو ڈسپلے سے لے کر کنزیومر الیکٹرانکس تک، مختلف منظرناموں میں LCD پراڈکٹس کے پیچھے نہایت احتیاط سے ڈیزائن کی گئی ساختی اسکیمیں اور کنکشن ٹیکنالوجیز موجود ہیں۔ ایک پیشہ ور کسٹم LCD ڈسپلے مینوفیکچرر اور ایک طاقتور LCD ڈسپلے فیکٹری کے طور پر، CNK ایک خصوصی اور جدید ترین ہائی ٹیک انٹرپرائز ہے جو ڈسپلے ڈیوائسز اور HMI (ہیومن مشین انٹرفیس) مصنوعات کی R&D، پیداوار اور فروخت کے لیے وقف ہے۔

آج، ہم LCDs کے بنیادی اصولوں کا گہرائی سے تجزیہ کریں گے، جس سے آپ کو ڈسپلے ٹیکنالوجی کی بنیادی منطق کو سمجھنے میں مدد ملے گی۔

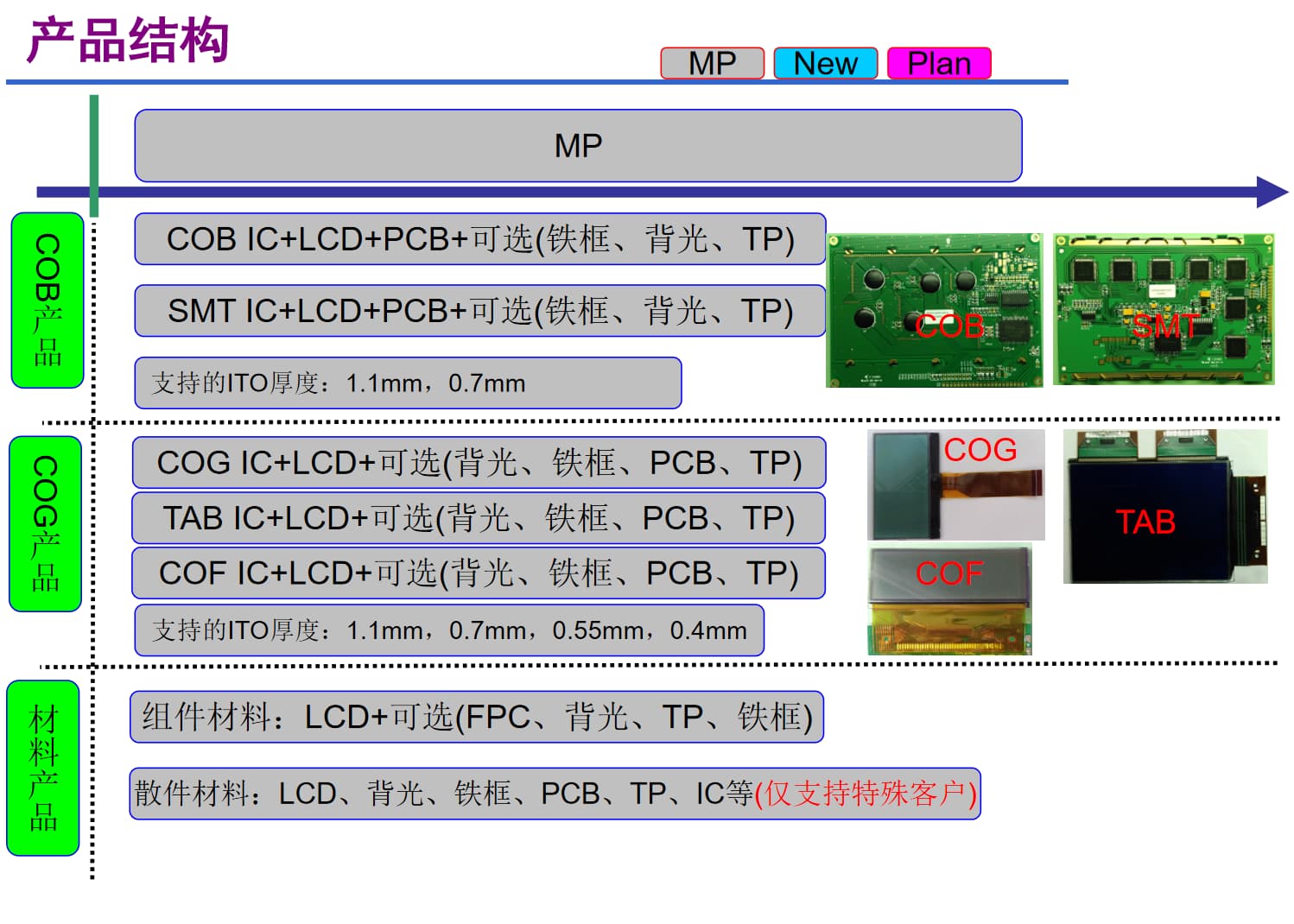

I. پروڈکٹ ڈھانچہ: درزی ساختہ ڈسپلے حل

LCDs کا پروڈکٹ ڈھانچہ ایک ہی سائز میں فٹ نہیں ہے بلکہ ایپلیکیشن کے منظرناموں اور کارکردگی کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا گیا ہے۔ ایک تجربہ کار ڈسپلے مینوفیکچرنگ کمپنی کے طور پر، CNK کی بنیادی مصنوعات میں مونوکروم LCDs اور مونوکروم ماڈیولز، 0.96-15.6 انچ TFT ڈسپلے ماڈیولز، OLED ماڈیولز، اور HMI ہیومن مشین انٹریکشن ماڈیولز شامل ہیں۔ اس کی مصنوعات کی ساخت بنیادی طور پر بنیادی مصنوعات کی تین اقسام اور مختلف مشتق اسکیموں پر مشتمل ہے:

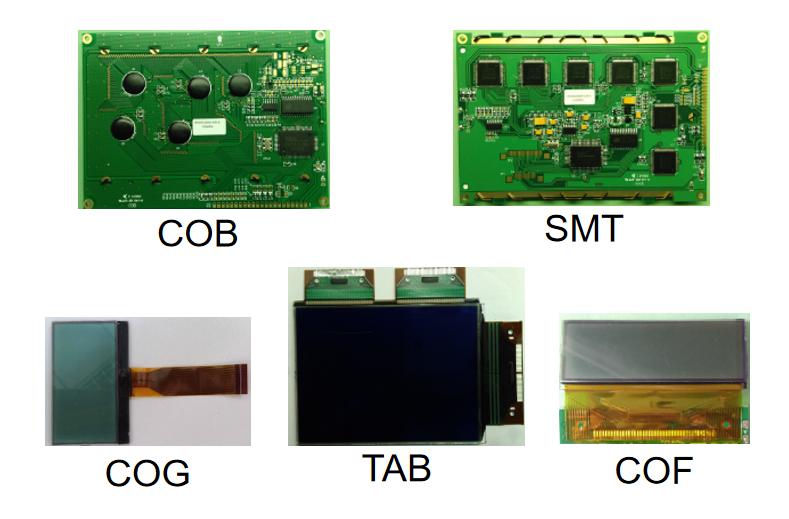

1. مربوط مصنوعات: موثر اور مستحکم مرکزی دھارے کے انتخاب

•  COB مصنوعات: "IC + LCD + PCB" کے بنیادی فن تعمیر کو اپنائیں اور اسے اختیاری اجزاء جیسے لوہے کے فریم، بیک لائٹس اور TP (ٹچ پینلز) سے لیس کیا جا سکتا ہے۔ اعلی انضمام اور مضبوط استحکام کے ساتھ، وہ صنعتی کنٹرول اور آٹوموٹیو آلات جیسے سخت قابل اعتماد تقاضوں کے ساتھ منظرناموں میں بڑے پیمانے پر استعمال ہوتے ہیں۔
•  COG مصنوعات:"IC + LCD" کی بنیاد پر، وہ بیک لائٹس، لوہے کے فریم، PCBs، اور TPs جیسے لوازمات کے لچکدار انتخاب کی حمایت کرتے ہیں۔ کارکردگی کو یقینی بناتے ہوئے، وہ ساختی ڈیزائن کو آسان بناتے ہیں، جو انہیں سمارٹ پہننے کے قابل، چھوٹے پورٹیبل آلات، اور سخت سائز کی حدود کے ساتھ دیگر مصنوعات کے لیے موزوں بناتے ہیں۔
•  SMT/COF/TAB مصنوعات:SMT IC، COF IC، اور TAB IC کو بالترتیب LCD کے ساتھ جوڑیں، اختیاری لوازمات کے ساتھ، وسط سے اعلیٰ تک ڈسپلے کی ضروریات کو پورا کریں۔ ان میں سی او ایف اور ٹی اے بی اسکیمیں تنگ بیزل اور ہائی ریزولوشن پروڈکٹس میں بہترین ہیں۔

•  اجزاء کا مواد:ایل سی ڈی پر مرکوز ، ان کو ایف پی سی (لچکدار طباعت شدہ سرکٹس) ، بیک لائٹس ، ٹی پی ایس ، اور لوہے کے فریموں جیسے اجزاء کے ساتھ جوڑا بنایا جاسکتا ہے ، جس سے صارفین کو نیم مربوط حل فراہم کرتے ہیں جو توازن کو متوازن بناتے ہیں جو حسب ضرورت لچک اور اسمبلی کی کارکردگی کو متوازن رکھتے ہیں۔
• اسپیئر پارٹس مواد:ایل سی ڈی ، بیک لائٹس ، لوہے کے فریموں ، پی سی بی ، ٹی پی ایس ، اور آئی سی سمیت اسپیئر پارٹس کا ایک مکمل سیٹ پیش کریں ، جو خصوصی صارفین کی صرف گہرائی میں تخصیص کی ضروریات کی حمایت کرتے ہیں۔ یہ کسٹم LCD ڈسپلے کارخانہ دار کی لچکدار موافقت کی صلاحیت کو مکمل طور پر ظاہر کرتا ہے اور طاق اور ذاتی نوعیت کے ڈسپلے منظرناموں کے لئے موزوں ہے۔

یہ بات قابل غور ہے کہ CNK کی مختلف ساختی اسکیمیں مختلف ITO موٹائی کی حمایت کرتی ہیں: COB اور SMT اسکیمیں 1.1 ملی میٹر اور 0.7 ملی میٹر موٹائی کی حمایت کرتی ہیں۔ COG ، COF ، اور ٹیب اسکیمیں مزید 0.55 ملی میٹر اور 0.4 ملی میٹر تک بڑھتی ہیں۔ پتلی آئی ٹی او کی موٹائی ڈیوائسز کے منیٹورائزیشن اور ہلکے وزن کو قابل بناتی ہے ، جو ایل سی ڈی ڈسپلے فیکٹری کی شاندار تکنیکی طاقت کی بھی عکاسی کرتی ہے۔

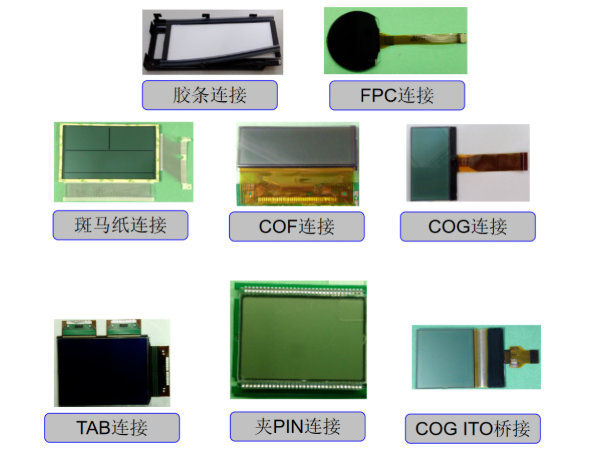

ii. کنکشن کے طریقے: موثر ٹرانسمیشن "پل" ڈیزائن

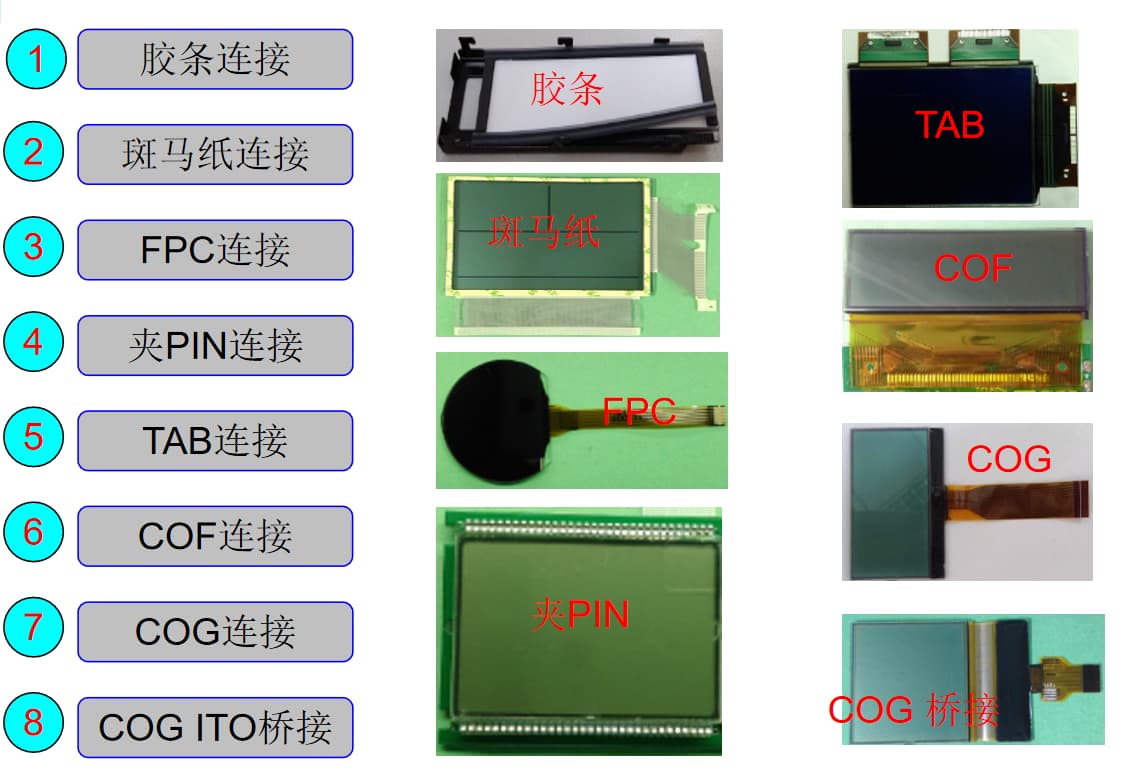

اگر مصنوع کا ڈھانچہ کسی LCD کا "کنکال" ہے ، تو پھر رابطے کا طریقہ اس کے ذریعے چلنے والا "خون کی نالی" ہے ، جس سے براہ راست سگنل ٹرانسمیشن کے استحکام اور مصنوع کی اسمبلی سہولت کو متاثر ہوتا ہے۔ ایک پیشہ ور ڈسپلے مینوفیکچرنگ کمپنی کی حیثیت سے ، CNK ماسٹرز 8 مرکزی دھارے کے کنکشن کے طریقے ، مختلف ایپلی کیشن منظرناموں کو مکمل طور پر ڈھانپتے ہیں:

1. بنیادی کنکشن اسکیمیں: سادہ، قابل بھروسہ، اور لاگت پر قابو پانے کے قابل ·

• ربڑ کی پٹی کا کنکشن:کام کرنے میں آسان اور لاگت میں کم ، کنکشن استحکام کے ل low کم ضروریات کے حامل عام الیکٹرانک آلات کے لئے موزوں ہے۔
• زیبرا پیپر کنکشن:اچھی چالکتا اور لچک کے ساتھ، یہ معمولی ساختی اخترتی کے مطابق ہوتا ہے اور اکثر چھوٹے LCDs اور PCBs کو جوڑنے کے لیے استعمال ہوتا ہے۔
•  پن کلپ کنکشن:جدا کرنے میں آسان اور بعد میں دیکھ بھال کے لیے آسان، یہ ایسے سامان میں بڑے پیمانے پر استعمال ہوتا ہے جس میں بار بار ڈیبگنگ یا اجزاء کی تبدیلی کی ضرورت ہوتی ہے۔

• ایف پی سی کنکشن:لچکدار طباعت شدہ سرکٹس کے ساتھ مل کر، یہ ملٹی اینگل اور تنگ جگہوں پر کنکشن حاصل کر سکتا ہے، جس سے یہ سمارٹ پہننے کے قابل، فولڈ ایبل ڈیوائسز اور دیگر مصنوعات کے لیے ترجیحی سکیم بن جاتی ہے۔
• ٹیب کنکشن:ٹیب (انیسوٹروپک کنڈکٹیو فلم) کے ذریعے LCD کے ساتھ براہ راست ڈرائیور IC کو بانڈ کرتا ہے ، کنکشن نوڈس کو کم کرتا ہے اور ٹرانسمیشن کی کارکردگی اور استحکام کو بہتر بناتا ہے۔
• COG کنکشن:IC کو براہ راست LCD کے شیشے کے سبسٹریٹ سے جوڑتا ہے، جس سے پروڈکٹ کے سائز کو بہت کم کیا جاتا ہے اور انضمام کو بہتر بنایا جاتا ہے، جو کہ اعلی درجے کی پورٹیبل ڈیوائسز کے لیے بنیادی کنکشن کا طریقہ ہے۔
• COF کنکشن:آئی سی کو ایک لچکدار فلم پر پیک کیا جاتا ہے اور پھر اسے LCD سے جوڑ دیا جاتا ہے، جس میں لچکدار اور اعلی انضمام دونوں نمایاں ہوتے ہیں، تنگ بیزلز اور ہائی ریزولوشنز کی ڈسپلے کی ضروریات کے مطابق ہوتے ہیں۔
• COG ITO برجنگ:ایک خاص برجنگ ڈیزائن سگنل ٹرانسمیشن کے راستے کو مزید بہتر بناتا ہے، جو بڑے سائز اور اعلیٰ تصویری معیار کے LCDs میں بہترین کارکردگی کا مظاہرہ کرتا ہے۔

چین TFT ڈسپلے کے میدان میں ایک اعلی معیار کے انٹرپرائز کے طور پر ، بھرپور ساختی اسکیموں اور قابل اعتماد کنکشن ٹیکنالوجیز ، CNK پر انحصار کرتے ہوئے ، مختلف صنعتوں کے لئے مستقل طور پر اعلی معیار کے ڈسپلے حل فراہم کرتا ہے۔ اگلے مضمون میں ، ہم LCDs کی قسم کی درجہ بندی اور ڈسپلے کے طریقوں کو تلاش کرتے رہیں گے ، لہذا ہم آہنگ رہیں!
