LCM: سمارٹ آلات کا ڈسپلے انجن - LCD ماڈیولز کے تکنیکی کور کا گہرائی سے تجزیہ

جدید الیکٹرانک آلات میں ، LCD اسکرین معلومات کی پیش کش کے لئے میڈیم کے طور پر کام کرتی ہے ، اور اس کی کارکردگی براہ راست صارف کے تجربے پر اثر انداز ہوتی ہے۔ تاہم ، بنیادی ٹکنالوجی جو واقعی ڈسپلے کے معیار اور وشوسنییتا کا تعین کرتی ہے وہ ہے LCM (LCD ماڈیول)۔ یہ مضمون LCMs کے تکنیکی فن تعمیر اور ڈسپلے فیلڈ میں ان کے اہم کردار کی گہرائی سے تلاشی فراہم کرتا ہے۔

تکنیکی تعریف اور LCM کی تشکیل

ایک LCM (LCD ماڈیول) ایک انتہائی مربوط ڈسپلے حل ہے جو مائع کرسٹل ڈسپلے ڈیوائسز ، ڈرائیو سرکٹس ، کنٹرول چپس ، پی سی بی سبسٹریٹس ، بیک لائٹ سسٹم اور ساختی اجزاء کو جسمانی طور پر جوڑتا ہے۔ یہ مربوط ڈیزائن نہ صرف OEMs کے لئے اسمبلی کے عمل کو آسان بناتا ہے بلکہ اس سے بھی اہم بات یہ ہے کہ ڈسپلے سسٹم کے لئے زیادہ سے زیادہ کارکردگی سے ملاپ کو یقینی بناتا ہے۔

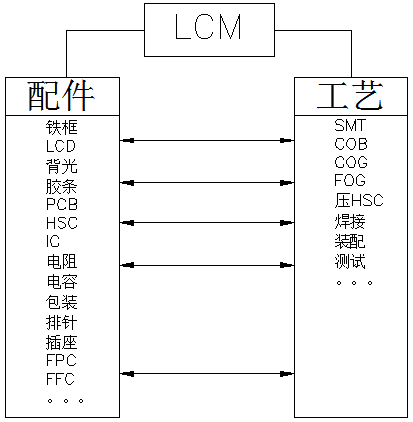

تکنیکی نقطہ نظر سے ، ایک معیاری LCM میں درج ذیل بنیادی اجزاء شامل ہیں:

ڈسپلے کور: LCD اسکرین اور ڈرائیو چپس

سرکٹ سسٹم: پی سی بی بورڈ ، ریزسٹرس ، کیپسیٹرز ، اور دیگر غیر فعال اجزاء

کنکشن سسٹم: ایف پی سی/ایف ایف سی لچکدار سرکٹس ، پن ہیڈر ، اور ساکٹ

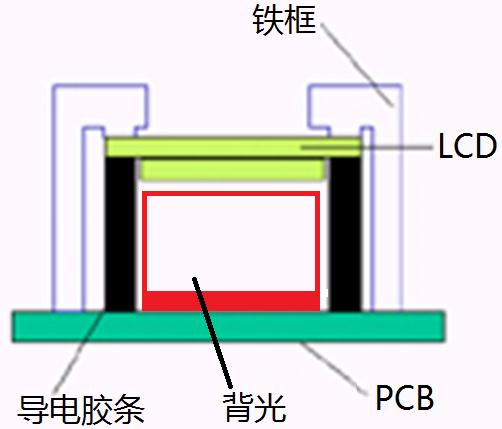

ساختی نظام: دھاتی فریم ، گاسکیٹ ، بیک لائٹ ماڈیولز

بنیادی مینوفیکچرنگ کے عمل کا تجزیہ

LCM مینوفیکچرنگ کے عمل میں ، مختلف خصوصی تکنیکوں کا مجموعہ مستحکم پیداوار کو یقینی بناتا ہے:

ایس ایم ٹی عمل

سرکٹ رابطوں میں صحت سے متعلق اور مستقل مزاجی کو یقینی بناتے ہوئے ، اعلی کثافت کے جزو کی جگہ کا تعین کرنے کے قابل بناتا ہے۔ یہ جدید الیکٹرانکس مینوفیکچرنگ کا بنیادی عمل ہے ، جو ڈسپلے ڈرائیونگ کے لئے مستحکم سرکٹ فاؤنڈیشن فراہم کرتا ہے۔

COG عمل

براہ راست ڈرائیو آئی سی کو گلاس سبسٹریٹ پر بانڈ کرتا ہے۔ یہ عمل ماڈیول کے سائز کو نمایاں طور پر کم کرتا ہے اور کنکشن کی وشوسنییتا کو بہتر بناتا ہے ، جس سے یہ سخت جگہ کی ضروریات کے حامل ایپلی کیشنز کے لئے موزوں ہوتا ہے۔

دھند کا عمل

لچکدار سرکٹس اور شیشے کے سبسٹریٹ کے مابین عین مطابق تعلق حاصل کرتا ہے۔ مستحکم سگنل ٹرانسمیشن کو یقینی بنانے کے لئے اس ٹکنالوجی کے لئے انتہائی اعلی سیدھ کی درستگی کی ضرورت ہے۔

COB عمل

بانڈز آئی سی ایس براہ راست پی سی بی پر لگاتے ہیں اور انہیں رال سگ ماہی سے بچاتے ہیں۔ اس عمل سے ماڈیول کی مکینیکل طاقت اور اینٹی مداخلت کی صلاحیت میں اضافہ ہوتا ہے۔

متنوع ساختی حلوں کا تکنیکی تجزیہ

ڈسپلے سسٹم کے بنیادی حصے کے طور پر ، LCM کا ساختی حل براہ راست اس کے اطلاق کے فیلڈ اور کارکردگی کا تعین کرتا ہے:

بنیادی COG حل

LCD + COGIC: سب سے زیادہ کمپیکٹ ساختی ڈیزائن

LCD + COGIC + پن: قابل اعتماد پن کنکشن فراہم کرتا ہے

LCD + COGIC + FPC: لچکدار سرکٹ لے آؤٹ کو قابل بناتا ہے

LCD + COGIC + HSC: کنیکٹر کی وشوسنییتا میں اضافہ کرتا ہے

ٹیب بانڈنگ حل

مخصوص ایپلی کیشنز میں عمدہ کارکردگی فراہم کرتے ہوئے ، ٹی سی پی اور شیشے کے مابین رابطے کو حاصل کرنے کے لئے انیسوٹروپک کنڈکٹو فلم کا استعمال کرتا ہے۔

COB انضمام کا حل

بانڈز براہ راست پی سی بی پر آئی سی ایس چلاتے ہیں ، جو ماڈیول کے لئے مضبوط ماحولیاتی موافقت اور مکینیکل استحکام کی پیش کش کرتے ہیں۔ ٹچ فعالیت (LCD + COBIC + TK) کے ساتھ مل کر ، یہ انسانی مشین تعامل کی ایپلی کیشنز کی پیچیدہ ضروریات کو پورا کرسکتا ہے۔

اپنی مرضی کے مطابق ترقی کے لئے تکنیکی تحفظات

کسٹم ایل سی ڈی اسکرینوں کی ترقی میں ، متعدد تکنیکی جہتوں کو جامع غور کرنے کی ضرورت ہے۔

ڈسپلے پرفارمنس پیرامیٹرز: ریزولوشن ، رنگین گہرائی ، ردعمل کا وقت

ماحولیاتی موافقت: آپریٹنگ درجہ حرارت کی حد ، کمپن مزاحمت

انٹرفیس مطابقت: مین کنٹرول پلیٹ فارم کے سگنل کی ضروریات کو مماثل

توانائی کی بچت کے اشارے: اختتامی مصنوعات کے بجلی کے بجٹ کو پورا کرنا

سائنسی نظام کی سطح کے ڈیزائن کے ذریعہ ، کسٹم ایل سی ڈی اسکرینیں مخصوص درخواست کے منظرناموں کی تکنیکی ضروریات کو بالکل فٹ کرسکتی ہیں ، جو اختتامی مصنوعات کے لئے مختلف ڈسپلے کے تجربات فراہم کرتی ہیں۔

ٹکنالوجی کی ترقی کے رجحانات

ڈسپلے ٹکنالوجی کی مستقل ترقی کے ساتھ ، ایل سی ایم اعلی انضمام ، کم بجلی کی کھپت اور مضبوط فعالیت کی طرف تیار ہورہے ہیں۔ ابھرتی ہوئی HMI انسانی مشین تعامل کے ماڈیولز ٹچ ، ڈسپلے اور کمپیوٹنگ کے افعال کو گہرائی سے مربوط کرتے ہیں ، جس سے اسمارٹ آلات میں مزید بدیہی انٹرایکٹو تجربات ملتے ہیں۔
